3D CAD / SolidWorks
Vi använder SolidWorks för att skapa konstruktionsunderlag till EdgeCam. EdgeCam används sedan för att producera styrprogrammen till våra CNC-maskiner.
SolidWorks används även för:
- Konstruktion
- Formtillverking
- Plåtutbredningar
- Lättare hållfasthetsberäkningar
- Verktygstillverkning
- Mekanikmodellering
Har du några frågor eller vill bli kontaktad.

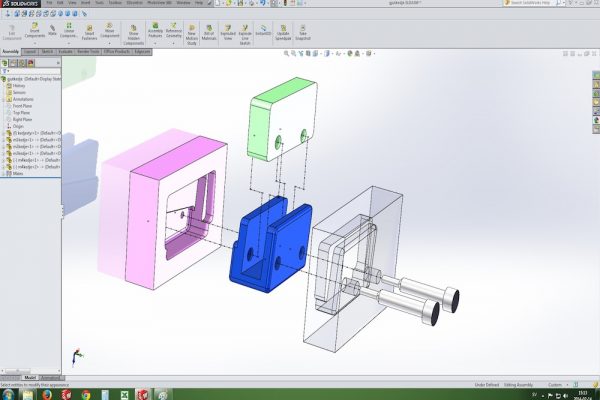

Konstruktion form
Lätt att konstruera formar utifrån 3D modeller .

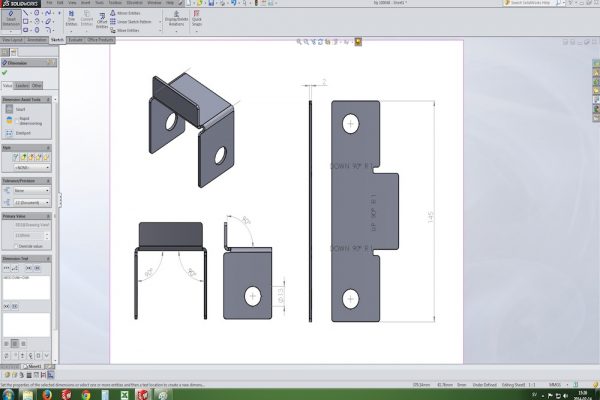

Plåtskärning och bockning
Här visas en kontroll av utbredning, och beräkning av måtten på plåtämnet. Här bestäms också var bockarna skall ligga.

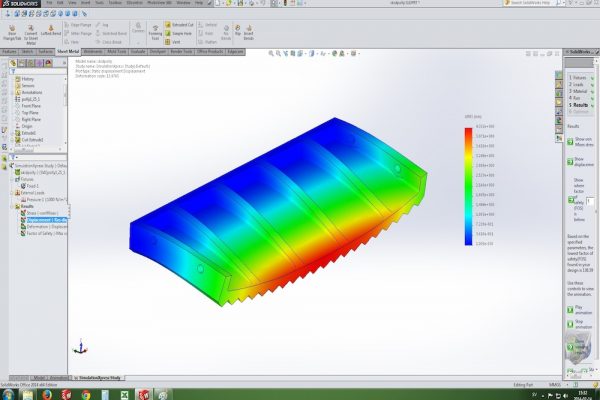

Hållfasthet
Med hjälp av SolidWorks kan man även skapa simulering av tryck eller last för att analysera spänningarna i en detalj, samt hur mycket den rör sig.

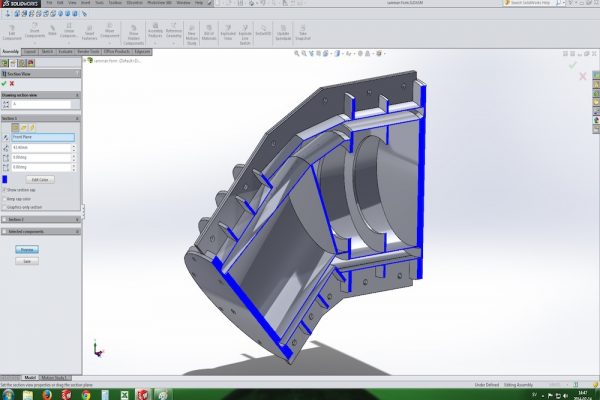

Konstruktion form
En plåtform konstruerad utifrån en solid.

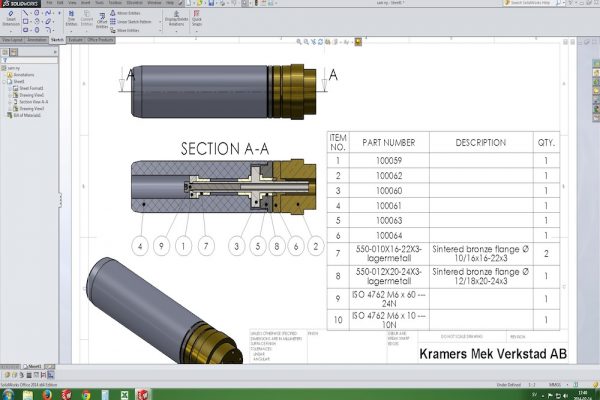

Ritning
Med Cad och SolidWorks går det enkelt och snabbt att skapa olika vyer med verklighetsbild (3D) tabeller, detaljvy , snittvy, ballonger, måttsättning, håltabell, revision, material, positioner, mm
Sammanställning
Separata delar kan lätt sammanställas för att se att dom passar ihop, samt för att skapa en sprängskiss till monteringsanvisning.
Plåtutbredning
Här finns ett exempel på en konstruktion som är lätt att gör plåtutbredning på för att skära ut.

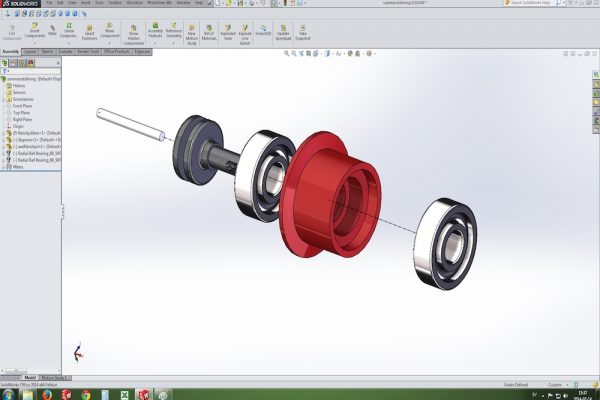

Detalj sammanställning
Sammanställning av två olika detaljer för att se om dom passar ihop.

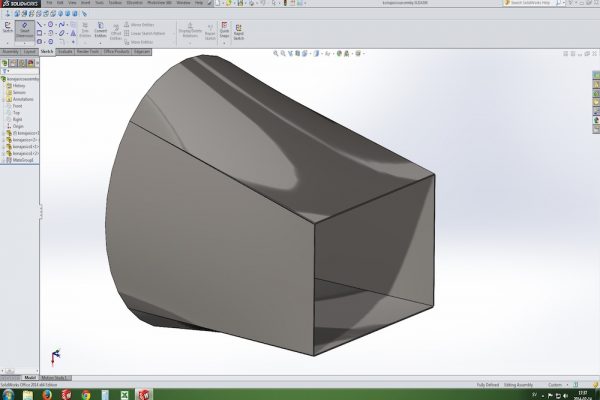

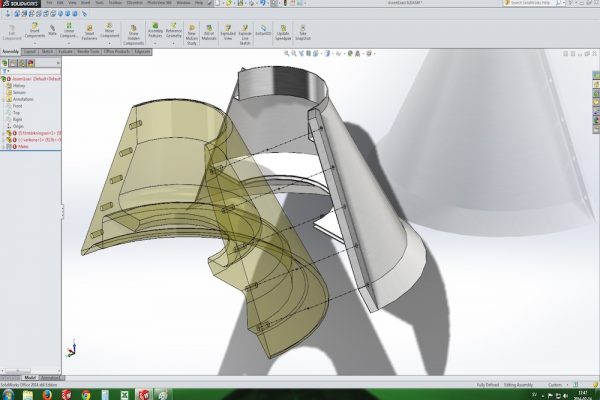

Plåtbockning
Här har vi konstruerat en kon som är rund till formen i den ena änden och fyrkantig i andra änden. Med Cad och SolidWorks är det lätt att ta reda på hur plåtämnet skall se ut för att få önskat resultat.

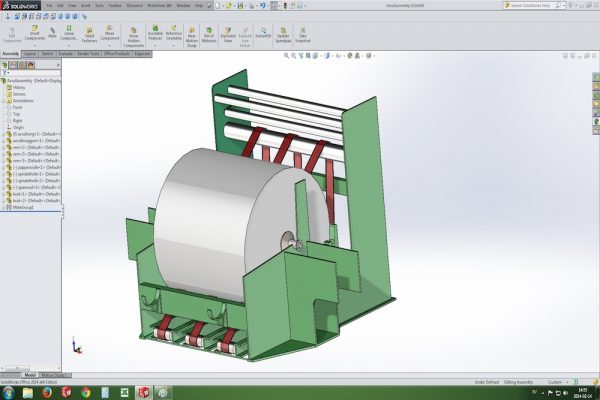

Avrullningsmaskin
Här sker en sammanställning av flera detaljer som går att funktionspröva.

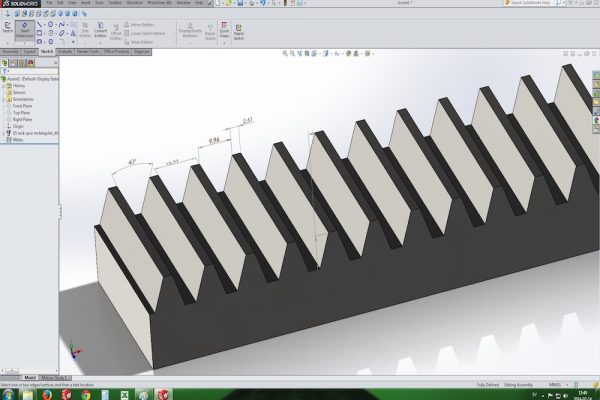

Kuggstång
En kuggstång exempelvis är lätt att rita upp med hjälp av färdiga detaljer i SolidWorks. Då blir det också enkelt att fräsa direkt på soliden och få alla mått korrekta.

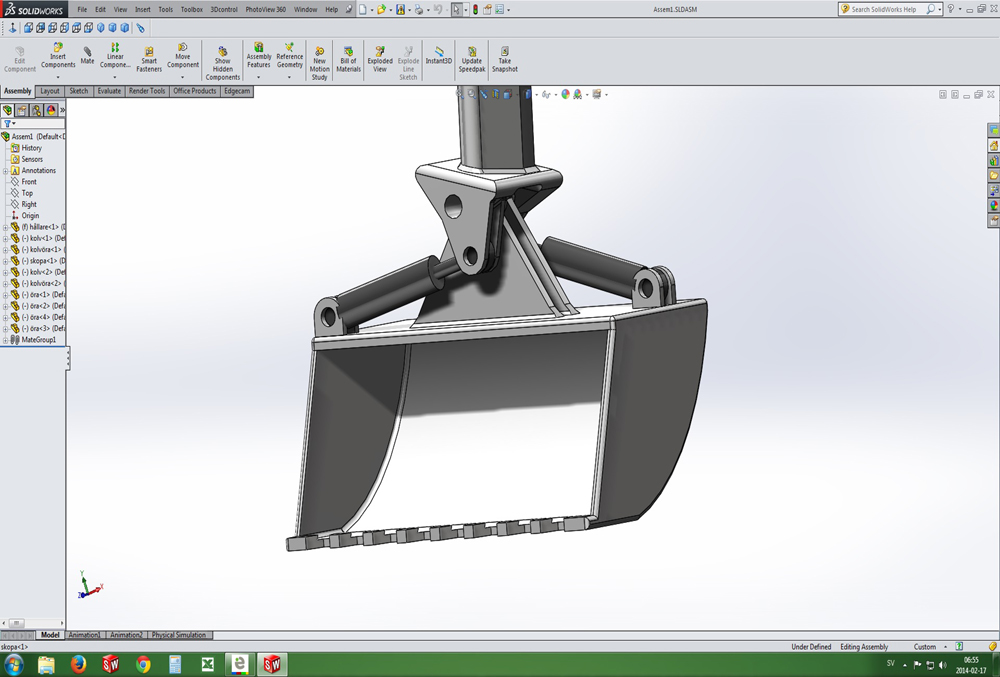

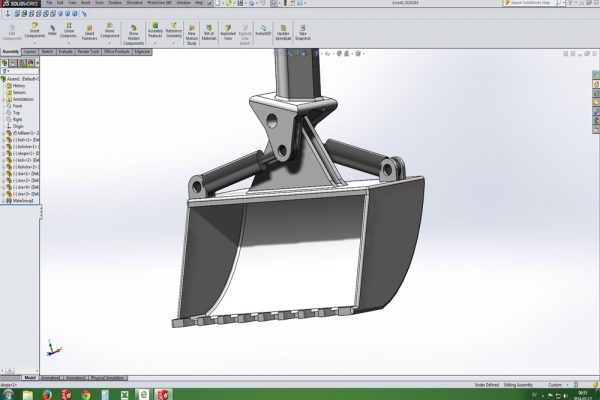

Konstruktion Kolvöron
Med ritningar och konstruktioner i CAD kan man enkelt mäta ut var ex kolvöronen skall sitta. Skopan skall gå 45 grader åt varje håll. I CAD kan vi även kontrollera konstruktionen så att det inte kolliderar i något led.
